Bonjour,

Si vous êtes tout comme moi dépourvu du sens de l'orientation ou que vous êtes étourdi (oui je cumule), il n'est pas toujours évident d'agir sur l'espace dans un logiciel 3D.

Les vues peuvent avoir des noms clairs dans ma tête X, Y, Z sont aussi évident que la gauche et la droite. Donc il me faut toujours un temps de réflexion et soyons honnête de manipulation pour trouver ce qui fait quoi.

Dans ce tuto nous allons uniquement nous intéresser à la représentation de l'espace et aux différentes manipulations que l'on peut avoir à faire. Ceci à chaque fois que cela implique X, Y et Z.

Je vais donc vous montrer en image pour chaque action qui entraine des modifications de la forme, l'impact de la modification sur chaque axe. En gros quand je fais ça et que je change la valeur de ça qu'est-ce qui bouge

1. La vue tridimensionnelle sous Milkshappe 3D :

Afin de nous aider chaque vue : front, back, left, right, top et bottom nous permet d'avoir en repère les axes.
Si vous ne les avez pas je vous invite pour découvrir les options et paramétrer Milkshappe à lire ce tuto : [Débutant] Découvrir l'interface de Milkshape

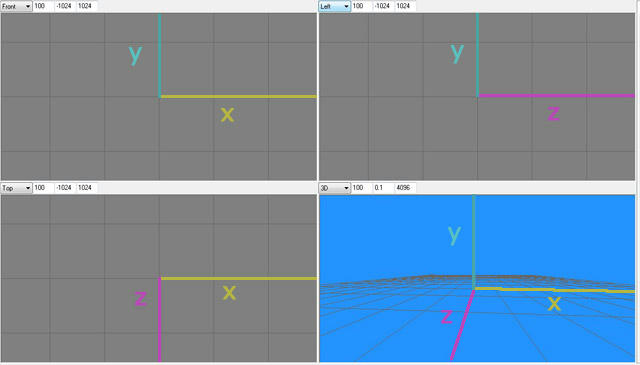

Revoyons donc pour chaque vue les lettres associées à ces différents axes :
- x : axe horizontal (jaune)
- y : axe vertical (bleu)
- z : axe de profondeur (rose)

[Débutant] Se repérer et agir dans l'espace tridimensionnel 3uz196szw1xbfwn6g

Pour les démonstrations, je vais utiliser ces couleurs pour représenter les déplacements ou modification de forme.

Les trois actions qui entrainent une modification dans l'espace sont les fonctions :
- move
- scale
- rotate

Sachez que vous pouvez également intervenir sur les 3 axes à la fois ou sur les axes que vous choisissez.

Sur cette image l'axe Y est décoché. Quelle que soit la valeur saisie cela n'aura aucune incidence lorsque je cliquerai sur le bouton move.

[Débutant] Se repérer et agir dans l'espace tridimensionnel 14mece8qom8k6cj6g

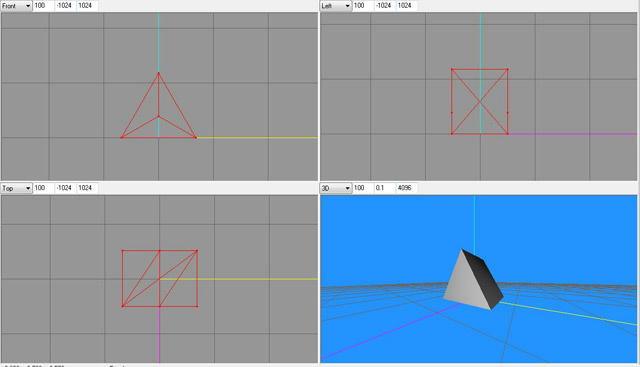

Voici notre exemple de base, reportez vous y à chaque fois si vous avez un doute quant au avant après.

[Débutant] Se repérer et agir dans l'espace tridimensionnel Pj33479t76n9vap6g

Pour vous aider à visualiser, je vais bien entendu représenter le mouvement via des flèches.
Allez on démarre !


Dernière édition par Fuyaya le Ven 07 Sep 2012, 11:45, édité 5 fois
Revenir en haut Aller en bas
http://fuyaya.tumblr.com/
Admin
Fuyaya
Fuyaya
Admin
Féminin Date d'inscription : 29/09/2009
Age : 44
Localisation : Aubais

[Débutant] Se repérer et agir dans l'espace tridimensionnel Empty
MessageSujet: Re: [Débutant] Se repérer et agir dans l'espace tridimensionnel   [Débutant] Se repérer et agir dans l'espace tridimensionnel EmptyJeu 21 Juin 2012, 17:56

2. La fonction Move :

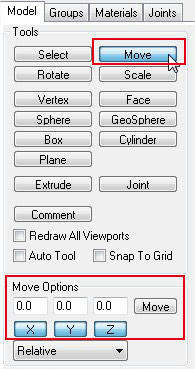

Voici donc la fonction Move et tout en bas les paramètres de déplacement selon les axes.

[Débutant] Se repérer et agir dans l'espace tridimensionnel 71x9zv3wwzgp4fu6g

Afin de les déplacer vers la droite, le haut ou l'avant vous indiquez une valeur positive.
Pour le déplacer vers la gauche,le bas ou l'arrière vous indiquez une valeur négative.

Pour l'exemple je vais effectuer des déplacements en rentrant à chaque fois la valeur 1.
A quoi correspond 1 ? Tout simplement à 1 case  Wink

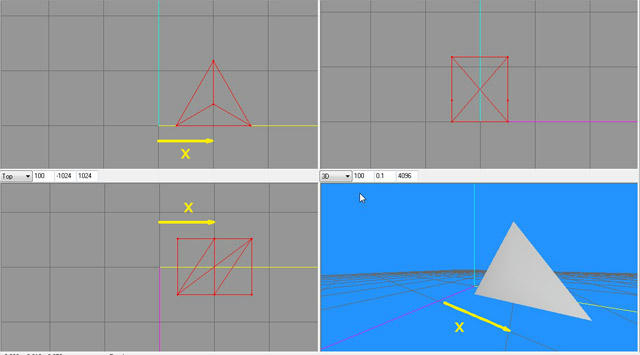

A. Déplacement selon l'axe X :

[Débutant] Se repérer et agir dans l'espace tridimensionnel Tdxbdwpxjyqd97g6g

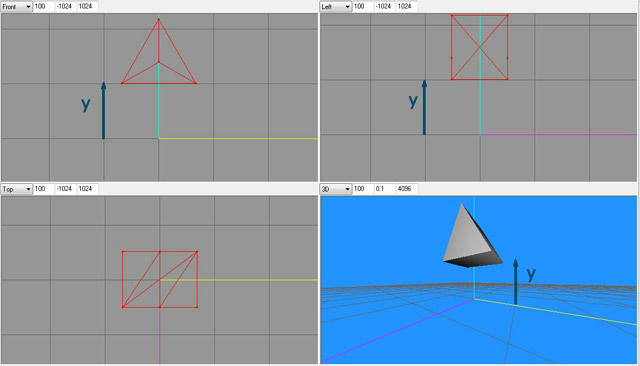

B. Déplacement selon l'axe Y :

[Débutant] Se repérer et agir dans l'espace tridimensionnel 94zoskqrrv8nokr6g

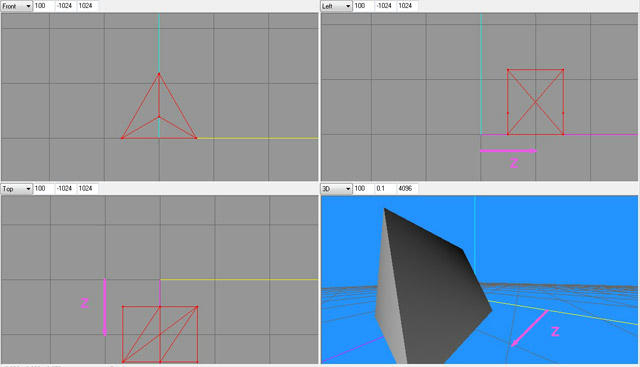

C. Déplacement selon l'axe Z :

[Débutant] Se repérer et agir dans l'espace tridimensionnel Fxuvl603zjir9s56g


Dernière édition par Fuyaya le Jeu 21 Juin 2012, 18:27, édité 1 fois
Revenir en haut Aller en bas
http://fuyaya.tumblr.com/
Admin
Fuyaya
Fuyaya
Admin
Féminin Date d'inscription : 29/09/2009
Age : 44
Localisation : Aubais

[Débutant] Se repérer et agir dans l'espace tridimensionnel Empty
MessageSujet: Re: [Débutant] Se repérer et agir dans l'espace tridimensionnel   [Débutant] Se repérer et agir dans l'espace tridimensionnel EmptyJeu 21 Juin 2012, 18:25

3. La fonction Scale :

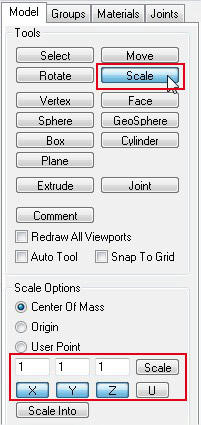

La fonction scale et tout en bas ses paramètres de modification :

[Débutant] Se repérer et agir dans l'espace tridimensionnel J733bzi60u13mjq6g

Pour augmenter la dimension d'un élément rentrez une valeur supérieur à 1. Pour diminuer celle-ci entrez une valeur inférieure à 1.
Pour la démonstration nous allons réduire notre objet de moitié avec la valeur 0.5

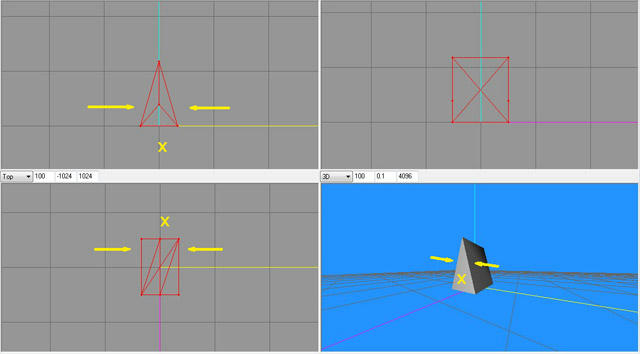

A. Déplacement selon l'axe X :

[Débutant] Se repérer et agir dans l'espace tridimensionnel Z219aipbuca2ltg6g

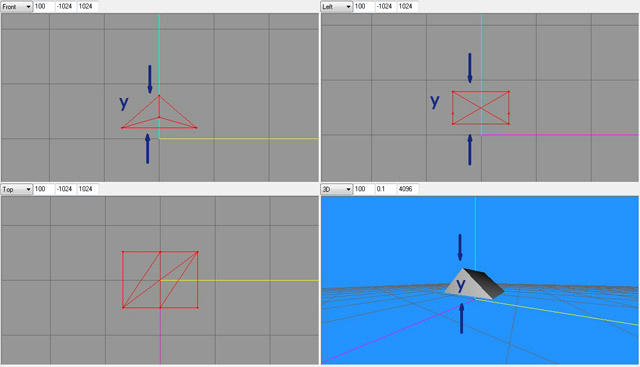

B. Déplacement selon l'axe Y :

[Débutant] Se repérer et agir dans l'espace tridimensionnel H7lzf572i5nxvd66g

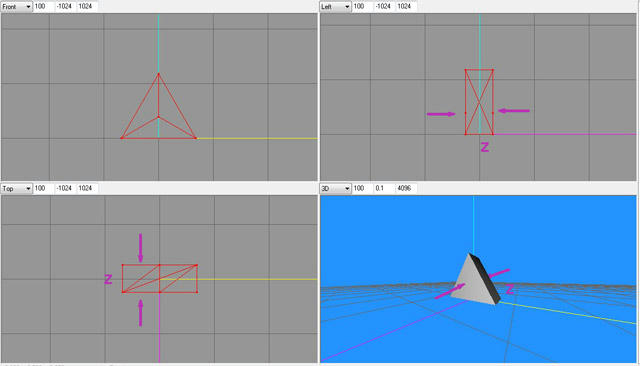

C. Déplacement selon l'axe Z :

[Débutant] Se repérer et agir dans l'espace tridimensionnel Utggmesfbv7uoy76g
Revenir en haut Aller en bas
http://fuyaya.tumblr.com/
Admin
Fuyaya
Fuyaya
Admin
Féminin Date d'inscription : 29/09/2009
Age : 44
Localisation : Aubais

[Débutant] Se repérer et agir dans l'espace tridimensionnel Empty
MessageSujet: Re: [Débutant] Se repérer et agir dans l'espace tridimensionnel   [Débutant] Se repérer et agir dans l'espace tridimensionnel EmptyJeu 21 Juin 2012, 18:50

4. La fonction Rotate:

Pour cet exemple j'ai laissé tombé l'idée de vous montrer avec des flèches car cela ne donnait rien du tout  What a Face

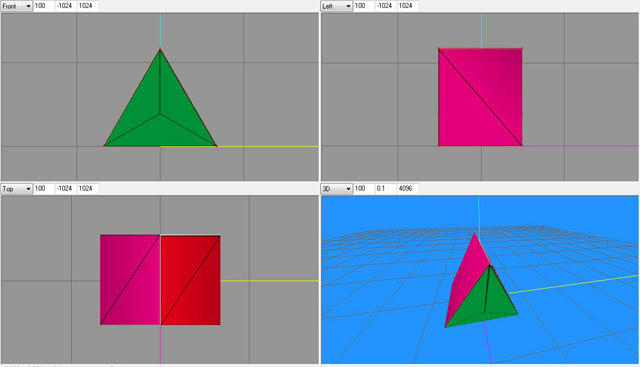

Donc on va changer d'image de référence et pour que le visuel soit pertinent j'ai associé des couleurs aux faces de mon triangle. vous verrez ainsi instantanément le mouvement.

[Débutant] Se repérer et agir dans l'espace tridimensionnel Lchydeag89x5xfo6g

Et cela peut vous aider la vue de l'UV Map colorée :

Spoiler:

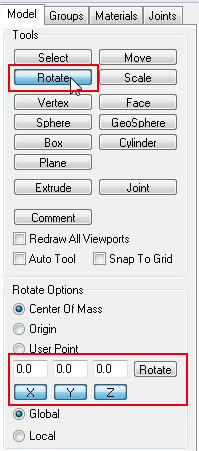

Voici donc la fonction Rotate et tout en bas les paramètres de déplacement selon les axes.

[Débutant] Se repérer et agir dans l'espace tridimensionnel 8rnr3luuf6e47uf6g

Ne vous laissez pas avoir par les valeurs 0.0, on s'exprime bien en degrés ! Pour l'exemple je vais donc utiliser la valeur de 90°

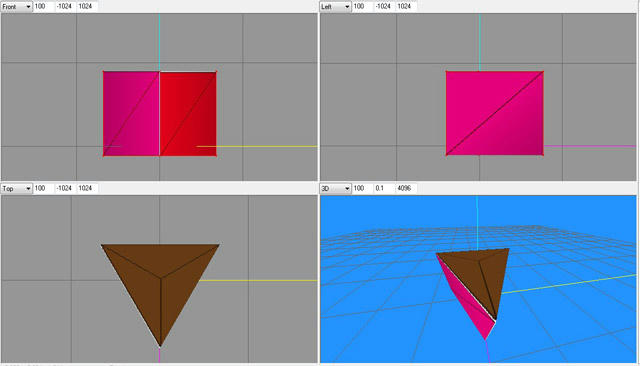

A. Déplacement selon l'axe X :

[Débutant] Se repérer et agir dans l'espace tridimensionnel Fjvvzn79zcy96u16g

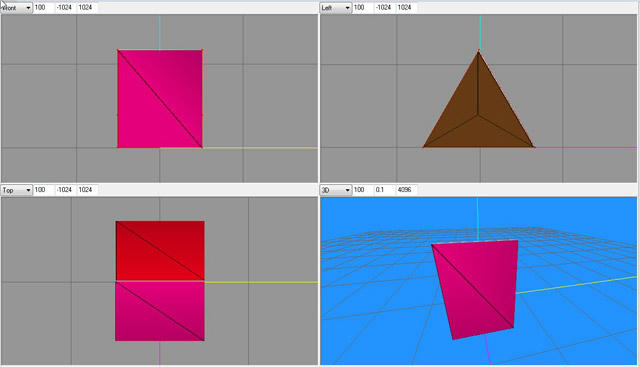

B. Déplacement selon l'axe Y :

[Débutant] Se repérer et agir dans l'espace tridimensionnel 1lv1kjr21zfa7jk6g

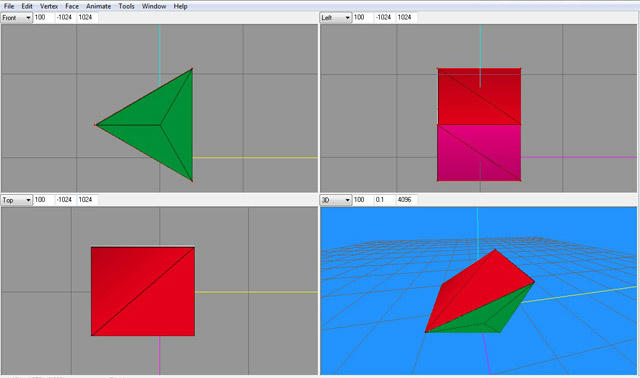

C. Déplacement selon l'axe Z :

[Débutant] Se repérer et agir dans l'espace tridimensionnel 67toxyh399oryx96g




MODE D'EMPLOI

N'hésitez pas à remercier l'auteur de ce tutoriel ou à faire partager votre expérience personnelle. Si vous avez créé quelque chose en suivant le tuto pourquoi pas la poster afin de la montrer à l'auteur

   -----------------------------------------

   Pour d'éventuelles questions, c'est par ici et si vous souhaitez en apprendre plus sur le sujet, rendez-vous dans la salle travaux pratiques

Bonne journée

Revenir en haut Aller en bas
http://fuyaya.tumblr.com/
Admin
Fuyaya
Fuyaya
Admin
Féminin Date d'inscription : 29/09/2009
Age : 44
Localisation : Aubais

[Débutant] Se repérer et agir dans l'espace tridimensionnel Empty
MessageSujet: Re: [Débutant] Se repérer et agir dans l'espace tridimensionnel   [Débutant] Se repérer et agir dans l'espace tridimensionnel EmptyJeu 21 Juin 2012, 18:53

Voilà c'est fini !
j'espère que ce support visuel vous aura été utile.

Si vous avez des astuces n'hésitez pas à les partager, elles seront ajouter à la suite du tutoriel.
