Bienvenue sur ce tutoriel.

Nous allons voir des choses très simples, les bases de la manipulation d'éléments dans UVM.
Le tout agrémenter de petite astuces pour vous faciliter la vie. Vous aurez ainsi les bases pour passer au mappage de vos objets.

1. Que la couleur soit !

Bon je vais vous avouer quelque chose ma capacité à me représenter et me projeter dans l'espace est très très proche de zéro.

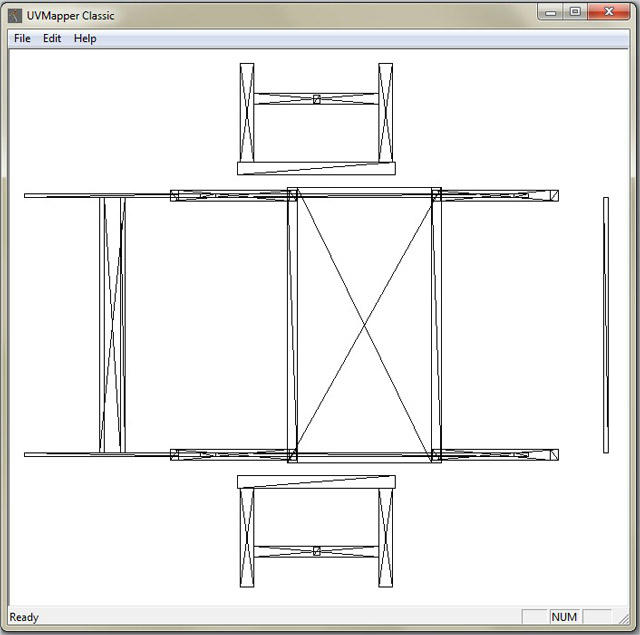

Donc lorsque je me retrouve devant cela :

[Débutant] UV Mapper - Manipuler les éléments 5q69f5fjyzwuiqj6g

Bizarrement ça ne m'aide pas beaucoup. Et encore heureusement que je sais ce que sait (une table) et que c'est moi qui l'ai fabriqué.

Heureusement une petite fonction existe qui permet en un coup d'oeil de repérer qui est quoi. Il s'agit de la coloration des groupes c'est un bon réflexe à prendre !

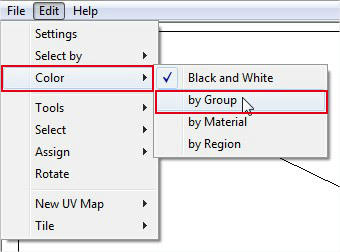

Cela se trouve dans Edit > Color > by Group

[Débutant] UV Mapper - Manipuler les éléments Acaen1qsqr9tvpz6g

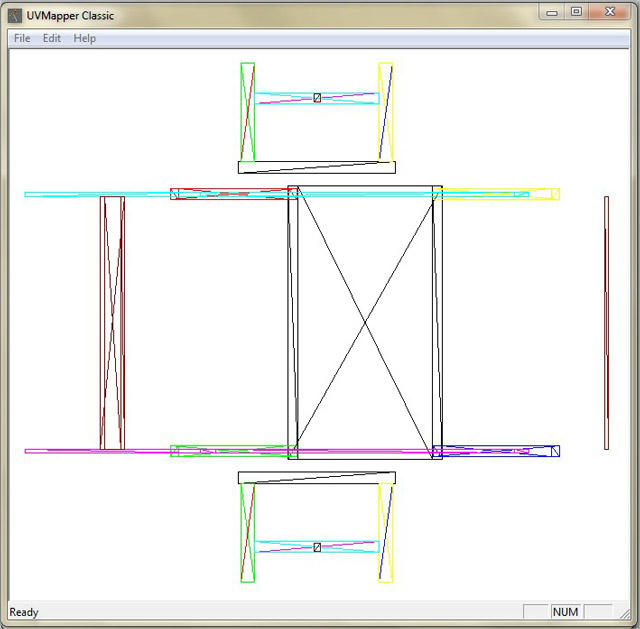

Et voici à présent ce à quoi ressemble mon image :

[Débutant] UV Mapper - Manipuler les éléments Gyt80rpwbqdbj466g

Une bonne chose à faire car comme vous pouvez le constater il y a des éléments dans tous les sens...


2. Déplacer un élément :

Lorsque vous modifiez les groupe individuellement ceux si apparaissent en pointillé.

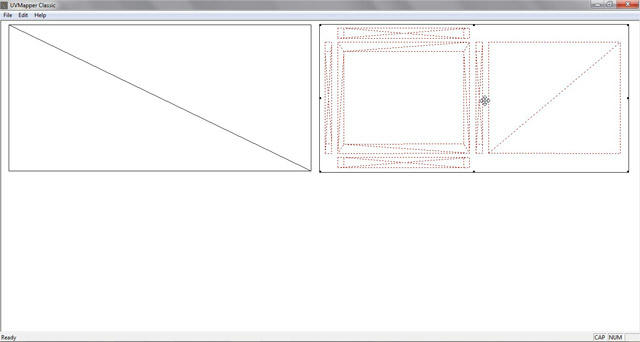

Vous voyez que le pointeur de la souris est une flèche cruciforme, vous pouvez donc déplacer l'objet pour organiser votre image.

[Débutant] UV Mapper - Manipuler les éléments V425m724bserho66g

Il faut parfois faire preuve de finesse dans le déplacement, lorsque l'on veut superposer deux éléments identique afin de gagner de la place.

A ce moment là il vous suffit d'utiliser les petites flèches de votre clavier pour déplacer en douceur pixel par pixel.

Bon à savoir si vous avez un clavier numérique (sur la droite là ou sont tous les chiffres) si vous désactivez Ver Num alors les chiffres prennent des fonctions de flèches :
1 : place l'élément en bas à gauche
2 : descend d'un pixel
3 : place l'élément en bas à droite
4 : à gauche d'un pixel
5 : place l'élément au centre
6 : à droite d'un pixel
7 : place l'élément en haut à gauche
8 : monte d'un pixel
9 :  place l'élément en haut à droite


Dernière édition par Fuyaya le Lun 02 Juil 2012, 22:13, édité 1 fois
Revenir en haut Aller en bas
http://fuyaya.tumblr.com/
Admin
Fuyaya
Fuyaya
Admin
Féminin Date d'inscription : 29/09/2009
Age : 43
Localisation : Aubais

[Débutant] UV Mapper - Manipuler les éléments Empty
MessageSujet: Re: [Débutant] UV Mapper - Manipuler les éléments   [Débutant] UV Mapper - Manipuler les éléments EmptyLun 02 Juil 2012, 22:11

3. Redimensionner un élément :

Lorsque votre groupe est sélectionnez vous pouvez le déformer grâce à votre souris.
Je dis déformer car la transformation ne se fait pas homothétique ment (même déformation sur la hauteur que sur la largeur) mais à vue de nez ou plutôt selon vos mouvements !

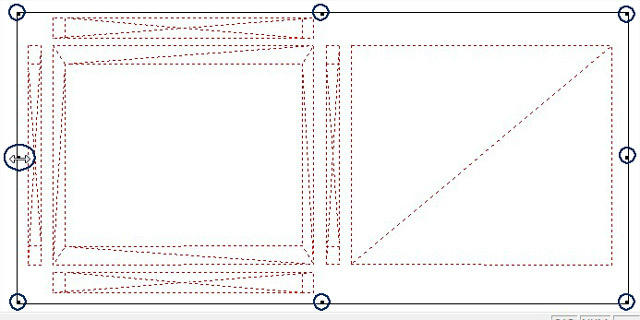

Vous avez des balises autour de l’élément, en mettant votre souris dessus vous pouvez modifier les proportions de celui-ci afin de le réduire ou de l'agrandir.

[Débutant] UV Mapper - Manipuler les éléments Mufq3ju4luhld1g6g

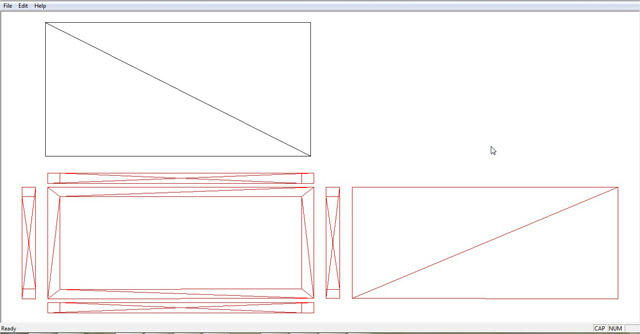

Voici donc ce que l'on obtient après avoir modifier les éléments :

[Débutant] UV Mapper - Manipuler les éléments Gjr7hn6g7ljhdkw6g

Il existe de nombreux raccourcis qui vont vous permettre de modifier votre élément et ceci en conservant les proportions obtenu après avoir mapper l'objet.

Touches Fonction
* (clavier numérique) quadruple la taille de la l'élément sélectionné
/ (clavier numérique)divise par quatre la taille de la l'élément sélectionné
+ (clavier numérique)augmente la taille de la l'élément sélectionné
- (clavier numérique)diminue la taille de la l'élément sélectionné
uaugmente la largeur de l'élément sélectionné d'1 pixel
Udiminue la largeur de l'élément sélectionné d'1 pixel
v augmente la hauteur de l'élément sélectionné d'1 pixel
V diminue la hauteur de l'élément sélectionné d'1 pixel
xaugmente la largeur de l'élément sélectionné de 30 pixels
Xdiminue la largeur de l'élément sélectionné de 30 pixels
y augmente la hauteur de l'élément sélectionné de 30 pixels
Y diminue la hauteur de l'élément sélectionné de 30 pixels
Attention j'ai spécifier clavier numérique car cele ne fonctionne que si votre clavier (PC ou portable) en possède un ou a une fonction qui permet de l'utiliser. Pour les autres (comme moi) c'est dans le baba

4. Un arrière plan ?

Quel que soit la futur dimension de son objet on ne peut que travailler à l'oeil. Il n'y a pas de grilles intégrée au logiciel ce qui aiderait beaucoup pour le redimensionnement.

On peut en revanche utiliser un arrière plan via le raccourci CTRL + B.
Mais l'image que vous allez utiliser sera déformer pour occuper tous l'écran.

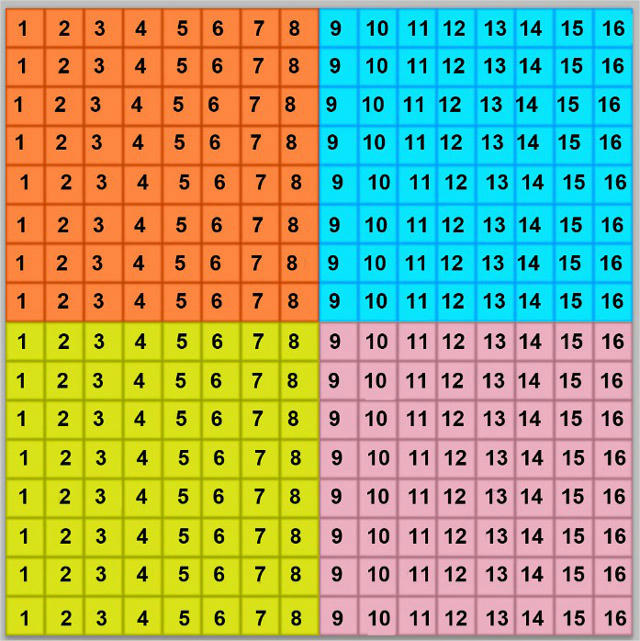

Vous vous dites quel intérêt ? Et bien maman gâteau a une super astuce, elle utilise une grille en tant qu'arrière plan.
Même si l'image est déformée (si vous avez la flemme de modifier la taille de la fenêtre), elle a ainsi un guide qui lui permet de dimensionner les objets. Il suffit de suivre la grille.

Elle a aussi un système de couleur qui lui permet de distinguer des zones correspondant à différents formats de mappage

Voici à quoi cela ressemble :

[Débutant] UV Mapper - Manipuler les éléments Otd2dq8zr244m826g

En plus Mamn Gâteau a accepté de vous en faire bénéficier, donc un merci à notre professeur des logiciels  [Débutant] UV Mapper - Manipuler les éléments 800185
Télécharger l'image d'arrière plan pour mapper

Pour enlever l'arrière plan c'est  CTRL + C.


Dernière édition par Fuyaya le Lun 02 Juil 2012, 22:42, édité 2 fois
Revenir en haut Aller en bas
http://fuyaya.tumblr.com/
Admin
Fuyaya
Fuyaya
Admin
Féminin Date d'inscription : 29/09/2009
Age : 43
Localisation : Aubais

[Débutant] UV Mapper - Manipuler les éléments Empty
MessageSujet: Re: [Débutant] UV Mapper - Manipuler les éléments   [Débutant] UV Mapper - Manipuler les éléments EmptyLun 02 Juil 2012, 22:12

J'espère que ce petit tuto vous aura été utile. Si vous avez des astuces n'hésitez pas à les partager pour en faire profiter ma communauté Smile

MODE D'EMPLOI

N'hésitez pas à remercier l'auteur de ce tutoriel ou à faire partager votre expérience personnelle. Si vous avez créé quelque chose en suivant le tuto pourquoi pas la poster afin de la montrer à l'auteur

-----------------------------------------

Pour d'éventuelles questions, c'est par ici et si vous souhaitez en apprendre plus sur le sujet, rendez-vous dans la salle travaux pratiques

Bonne journée
