[Débutant] Subdiviser des faces

Bonjour,

Si le niveau de ce tutoriel est noté comme débutant ce n'est pas tant du fait de la manipulation en soit que du contexte dans laquelle elle intervient, cela implique que vous effectuiez de la création 3D.

Pour la démonstration, nous sommes dans un contexte de frankeinmeshing de vêtement. Si vous ne connaissez pas je vous invite à consulter notre série de tutoriel vidéo : https://www.youtube.com/playlist?list=PLOLIzZPcRNFzdKO0VnfU5mAbnLHO1qt3F

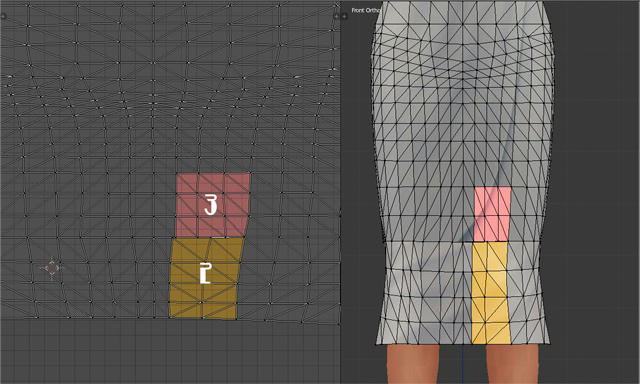

Lorsque l'on combine différentes parties de vêtement, on n'a pas toujours la chance d'avoir une correspondance parfaite quand aux nombres de faces. C'est le cas de notre exemple, sur la partie haute pour une même section de tissu on a 3 colonnes alors que la partie basse n'en compte que 2.


On ne peut donc pas correctement lier les deux vêtements car il manque une colonne de vertex pour les joindre l'un à l'autre. Laisser en l'état, c'est le risque d'avoir des déformations lorsque le sims est en mouvement.

On va donc voir comment procéder pour subdiviser ces faces et avoir le même nombre de colonnes/vertex

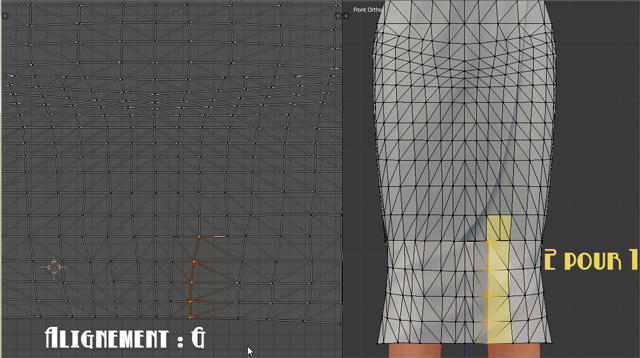

On va déjà commencer par ranger un peu les choses grâce à l'UV Map. On a trois colonnes our deux, on va simplifier les choses en alignant les vertex d'une des colonnes sur celle qui existe. Ainsi on n'aura plus que le soucis de deux colonnes pour une.

Pour déplacer les vertex on utilise la touche G


Les faces des créations EA sont de type triangle, c'est à dire que l'on a 3 vertexs pour former une face. Sachant que pour qu'un mesh soit correct les triangles fonctionnent par deux, mais c'est une autre histoire et je vous renvoi vers un peu de lecture si vous voulez en savoir plus :

Le soucis de ces faces triangulaires c'est que c'est un casse tête à diviser

Nous allons donc être malin et convertir ces faces tri en faces quadri (4 vertexs pour une face)
Si vous ne vous rappelez pas le code, rappelez vous qu'en appuyant sur la barre espace vous avez un menu d'aide qui permet de faire une recherche, en tapant tri vous trouverez vôtre bonheur.

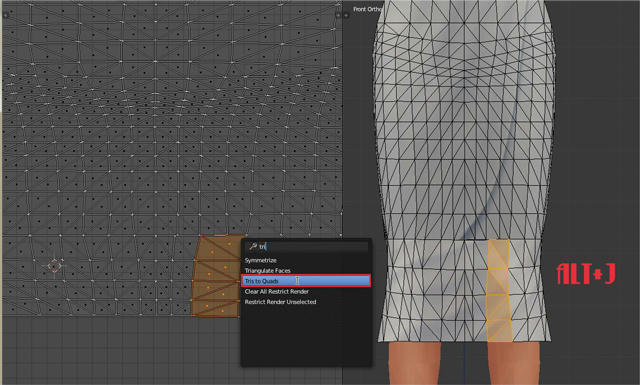

Mais comme je suis là je vous donne le code qui permet de passer de 2 faces triangle à une face quadrilatère : ALT+J
Pensez à vous positionner sur la vue 3D pour que cela fonctionne

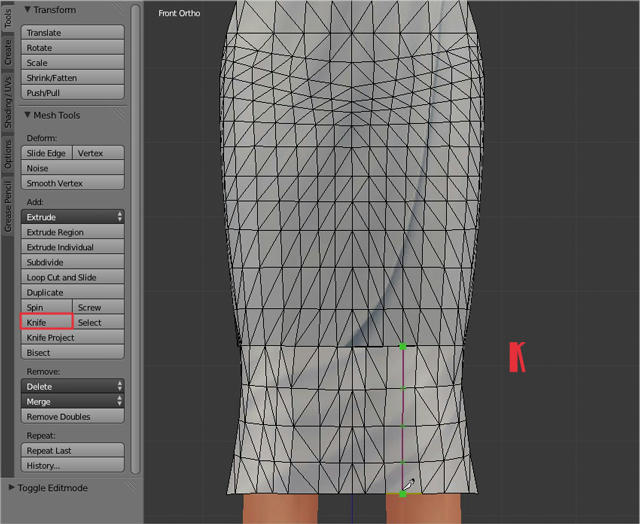

On va pouvoir à présent les diviser en deux avec l'outil Knife, raccourci K

Tracez la séparation que vous souhaitez effectuer et cliquer avec le bouton gauche quand le tracé vous convient. Pour la valider appuyez sur la touche entrée


Il ne nous reste plus qu'à convertir à présent nos faces quadrilatères en faces triangulaires.

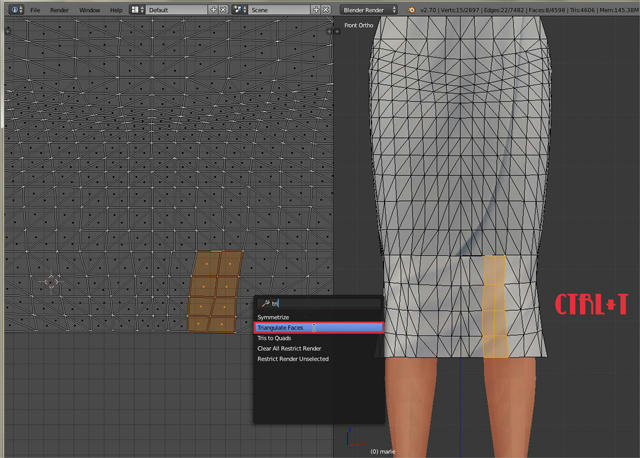

On les sélectionne toutes et on appuie sur CTRL+T
Toujours sur la vue 3D

Vpus pouvez aussi passer par le menu : Mesh > Faces > Tris to Quads


Voilà, il ne vous reste plus qu'à aligner les vertexs et finir vos coutures
