[Débutant] Découvrir l'interface de Milkshape

Avant-Propos:

Je débute sur Milkshape 3D (MS3D) et je ne m'en sers que pour créer des meshes pour le jeu Sims 3.
Aussi mes connaissances sont encore partielles et orientées, je vais donc vous livrer mon expérience personnelle du logiciel.
N'hésitez pas à compléter ce tutoriel et ne perdez pas de vue que je ne prétend pas à un savoir universel.

Milkshape 3D:

MS3D est un logiciel payant (29.75 euros) mais il est disponible en version d'évaluation (1 mois) ici
La dernière version 1.85 (celle dont je me sers pour les tuto) est directement compatible avec les Sims 3

TSR Workshop et Milkshape

Si vous souhaitez utiliser TSR Workshop en paralléleavec MS3D, vous avez une petite manipulation à faire.
1. Allez dans : C:\Program Files\The Sims Resource\TSR Workshop\Extras
2. Ouvrez le dossier Milkshape Plugins
3. Copiez tous les fichiers
4. Collez les directement dans le répertoire de Milkshape: C:\Program Files\MilkShape 3D 1.8.5

Qu'allons nous voir dans ce tutoriel:

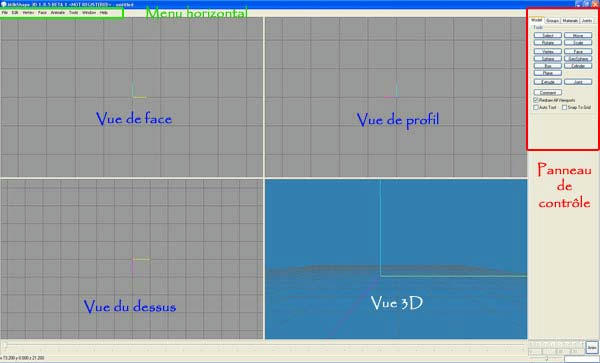

Je vais vous présenter l'interface du logiciel.
Nous allons essentiellement voir les différentes options d'affichage afin de vous familiariser avec la vue 3D et les différentes options de visualisation d'un objet.
Le but de ce tuto est que vous sachiez où se trouve quoi, vous déplacer dans l'espace et visualiser intelligemment votre objet 3D

Je vous présenterai brièvement le panneau de contrôle (cela fait partie de l'interface) mais ce sera l'objet d'un tutoriel plus spécifique!

Il faut savoir que les vues de face, profil et dessus sont des vue 2D.

On peut également pour chacune de ces vues changer le point d'observation.
Vue de face: front (devant) et back (derrière)
Vue de profil: left (gauche) et right (droit)
Vue de dessus (top) ou de dessous (bottom)

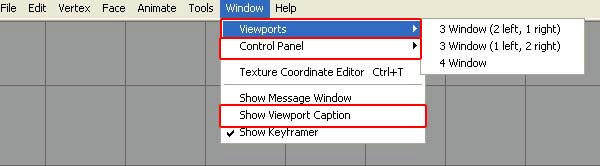

Je vais à présent vous détailler les options du menu Windows c'est à dire les options de l'affichage de l'interface qui nous intéressent pour l'instant.
Sachant que les modifications que je vous propose sont dans la perspective de création d'objets inanimés.

Viewport: Cela correspond au nombre de fenêtre visible. Par défaut vous avez 4 fenêtres correspondant aux 4 vues présentés dans la première image. Mais vous pouvez si vous le désirez n'utiliser que 3 fenêtres.
2 left, 1 right: 2 fenêtre à droite et 1 à gauche
1 left, 2 right: 1 fenêtre à droite et 2 à gauche

Contrôle Panel: C'est le panneau de contrôle, vous pouvez le placer à droite ou à gauche

Texture Coordonate Editor: garder cette fonction en tête, elle sert à l'UV Mapping.

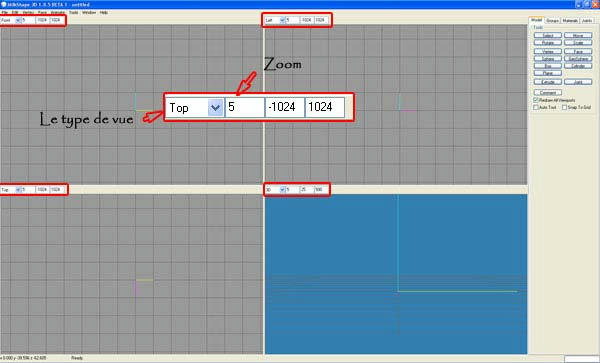

Show Viewport Caption: Cela va insérer une barre d'outil qui vous permettra de choisir facilement la vue de votre fenêtre (cf image ci après)

Je vous suggère donc de décocher Show Keyframer qui sert pour l'animation et de cocher Show viewport Caption.

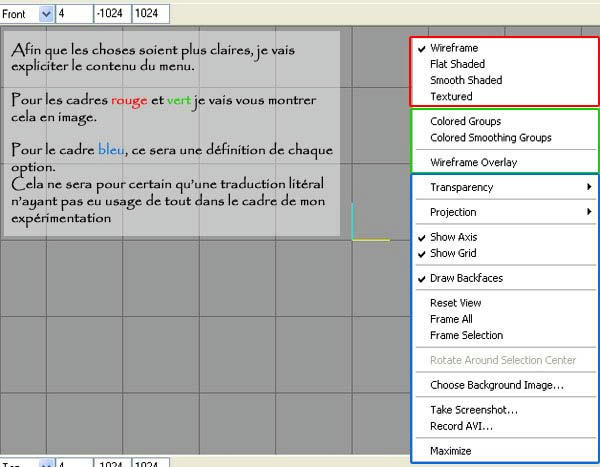

A présent nous allons voir en détail le menu contextuel. On l'obtient en effectuant un clic droit de la souris au niveau de la fenêtre de vue.
Les options choisies ne s'appliquent alors qu'à cette seule fenêtre


On va commencer par le cadre bleu, tant que vous avez le menu sous les yeux!

Cadre Bleu:

Transparency: configurer l'affichage pour voir le rendu lorsque la texture utilisé contient des zones de transparences (végétaux par exemple)

Projection: choisir la vue (top, bottom, right, left, etc...)

Show Axis: Montrer/Cacher l'axe de couleur correspondant à (x,y,z)

Show Grid: Montrer/Cacher le quadrillage

Draw Backfaces: montrer les faces côté verso.
Au niveau des facettes il y a deux côtés: blanc qui est le côté visible (recto)  et le noir côté invisible (verso)

Rest view: revenir à la vue par défaut (bien utile lorsque l'on s'est perdu dans la vue 3D)

Fram All: centrer la vue sur l'ensemble des objets

Fram selection: centrer la vue sur les éléments sélectionnés

Choose background image: choisir une image qui servira d'arrière plan

Take Screenshot: effectuer une capture d'écran et l'enregistrer en tant qu'image

Record AVI: enregistrer une vidéo format AVI

Maximize: le cadre se met en mode plein écran

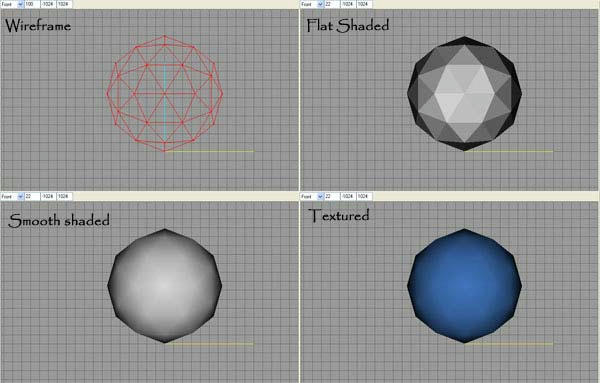

Cadre rouge:

Des images valent mieux dans ce cas que des mots. Afin que vous puissiez vous y retrouver facilement j'ai utilisé la même vue pour les quatre cadres.
Vous pouvez donc voir appliqué au même objet les différentes options de vue.


Pour ma part lorsque je travaille, j'utilise Wireframe sur mes fenêtres 2D car c'est la vue qui permet de visualiser les vertexs.
Les vertexs ce sont les petits carré à la jonction des lignes. On va pouvoir les sélectionner et les faire bouger afin de déformer l'objet.
Pour la vue 3D, mon choix varie en fonction du travail:
Flat ou Smooth shaded: lorsque je construits mon objet, cela me permet de vérifier que les faces sont toutes du côté visible (blanc)
Textured: lorsque je veux avoir un aperçu de mon objet tel qu'il sera visible dans le jeu
Wireframe: lorsque j'ai un objet complexe et que je veux vérifier quels sont les éléments que je sélectionne sur la vue 3D.

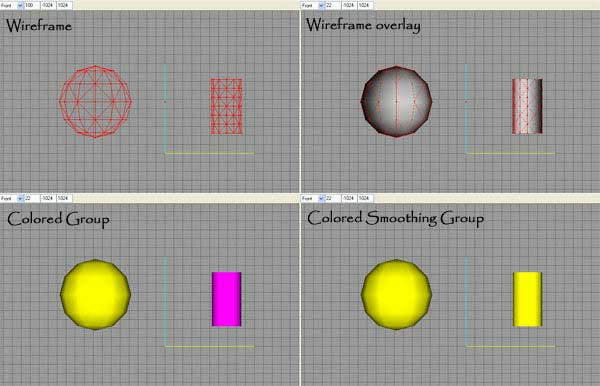

Lorsque l'on travaille sur un objet qui est composé de différent groupes, il est utile de sélectionner Colored Group afin de voir les différents éléments qui compose l'objet et réajuster le positionnement des uns et des autres.
L'option Wireframe overlay permet de ne pas perdre de vue la structure de l'objet tout en ayant un aperçu de la forme pleine de celui-ci

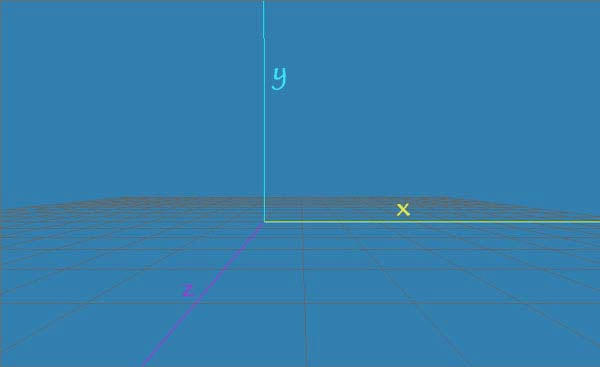

Afin de vous aider à vous repérer, 2 lignes de couleurs sont présentent sur les vues 2D et 3 sur la vue en 3D.

L'image ci dessus vous donne la correspondance entre les lignes de couleurs et les lettres des axes


Pour en savoir plus sur la manipulation de la vue je vous invite à lire ce tutoriel : [Débutant] Manipuler la vue pour se faciliter la vie

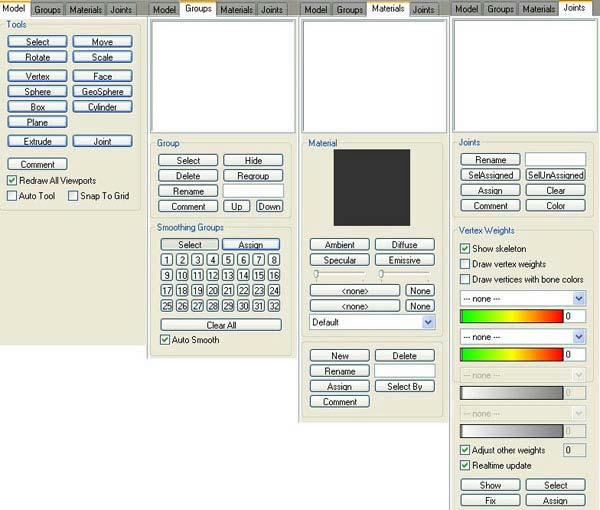

Voici un aperçu des différents menus qui composent le panneau de contrôle.


Model: création et modification des objets crées
Groups: chaque nouvel objet créé correspond à un nouveau group. Les groups peuvent être réunis ou dissociés. Cela permet également de selctionner un "group" ou de le masquer.
Material: permet d'assigner des textures à un ou des groups
Joints: en cherchant j'ai trouvé que cela servait principalement pour l'animation... Donc encore un grand mystère pour moi!

Nous verrons les spécificités de chaque menu dans des tutoriels spécifiques. Ce sujet sera mis à jour afin de les répertorier.

Tutoriels traitant du menu model :
- [Débutant] Se repérer et agir dans l'espace tridimensionnel
- [Débutant] Menu model : Les formes de base
- [Intermédiaire] Créer des formes complexes




Et une petite vidéo pour découvrir ce menu model :
