[Apprenti] L'éditeur de texture (Texture Coordinate Editor)

Bonjour,

Nous allons voir aujourd'hui le texture coordinate editor qui est intégré à Milkshappe 3D. Nous allons nous en servir en complément de UV Mapper.
Je vous enjoins donc si vous avez besoin d'information sur le mappage à consulter ce tutoriel : [Débutant] UV Mapper - Créer son mappage

Dans un premier temps je vais vous montrer en image l'intérêt de recourir au TCE (je vais l'abréger c'est trop long à écrire) après avoir créer son map.
Dans un second temps nous verrons en détail l'interface du texture Coordinate Editor.
Puis pour finir je vous présenterai au travers d'un exemple la manière d'utiliser TCE.

1. De l'intérêt de TCE !

Pour m'aider dans ma démonstration je vais me servir du tutoriel créé pour Créer un tableau sur mesure
A l'issu de ce tutoriel nous avons conçu un tableau qui est exactement aux dimension de notre image.

Voici notre tableau en 3D, il est de type portrait :

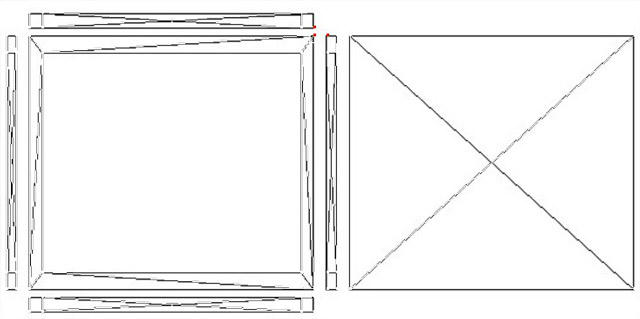

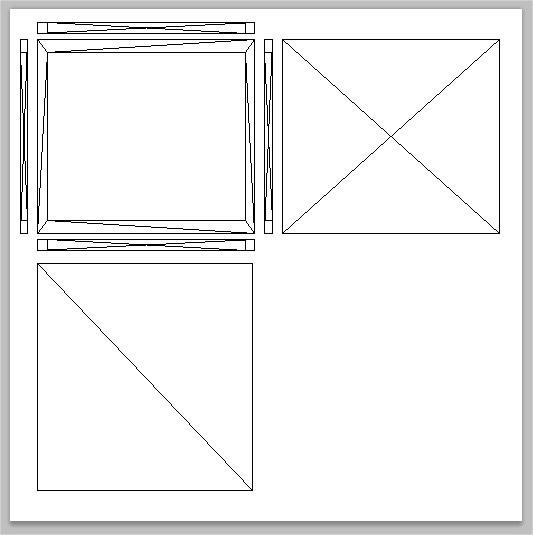

Voici à présent le mappage effectué sur UV Map, pour l'export de l'image (qui sert donc à la création des textures)  j'ai opté pour 512px par 512px

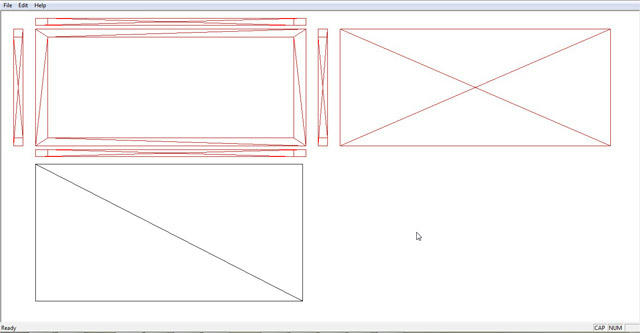

Mais UV Map qui n'a aucun respect pour le travail des autres me transforme ceci en cela :


Je vous connais vous vous dites elle n'avait qu'à choisir un autre format comme 512px par 256px. Et bien j'ai tenté c'est mieux mais au final cela ne va toujours pas car UV Map ne laisse pas la possibilité de mesurer les dimensions données. C'est ce que j'appelle du pifometre

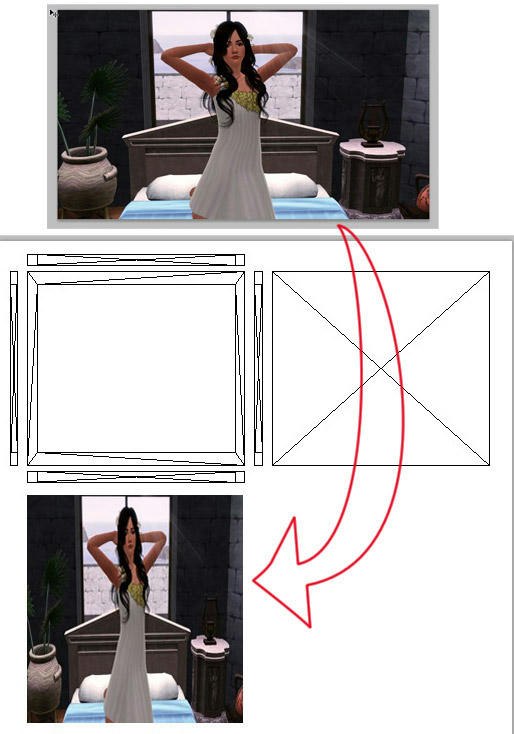

Donc au final lorsque l'on veut créer son overlay on doit faire ça :


Le rendu fonctionne comme vous pouvez le voir :


Et c'est censé nous satisfaire alors que l'on a galéré à créer un tableau d'après une image ?
Non et voici pourquoi :
- Pour que le format corresponde on doit déformer l'image, elle sera ensuite à nouveau déformée par le jeu. On perd en qualité
- Le but de la création du tableau sur mesure est d'utiliser des images sélectionnées. Un overlay adapté fait que la manipulation est plus aisée. Cela permet aussi de mettre de côté des formats de base et de les réutiliser aisément pour de futur projet. On note le format de l'image et on sait quel tableau peut servir à quoi.
- On ne vas pas se contenter de quelque chose de moyen ! Bon cette raison ne vaut peut être que pour moi mais si je fais une chose et que je m'applique, autant aller jusqu'au bout

Voilà convaincu ou pas à présent on va voir comment expliquer au map qui c'est le chef !

2. Présentation de l'interface :

Alors il se trouve où ce TCE...
Menu Window > Texture Coordinate Editor...


Bon à savoir afin de pouvoir agir facilement sur les différents éléments de votre objet pensez à les sélectionner avant de rentrer dans le TCE, soit manuellement soit par le menu Group.
Autrement ils se vexent, ils boudent et on voit rien...

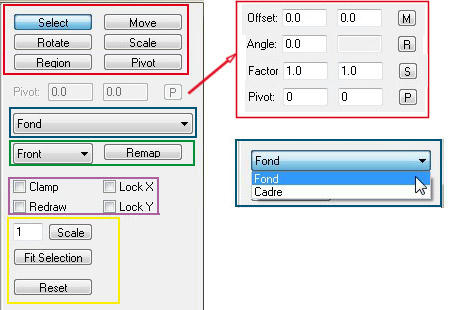

Pour qu'il soit plus facile de se repérer j'ai utilisé des cadres de couleur. A présent voyons en détail le menu :


A. Cadre rouge : les fonctions de manipulation


Select : va vous permettre de sélectionner les vertex. Sachez que pour sélectionner un ou plusieurs vertex vous allez devoir tracer un cadre avec votre souris.
Pour dé-sélectionner des vertex même combinaison que d'habitude : MAJ + touche droite de la souris

A savoir, vous manipulez une vue 2D d'un objet 3D donc quand vous sélectionnez un vertex d'un cube, ce même point est sélectionné sur les différentes faces qui le représentent.


Move : Vous permet de bouger les éléments. Vous pouvez le faire manuellement mais également en rentrant des valeurs c'est la partie Offset. Les valeurs correspondent à X et Y

Rotate : Vous permet d'effectuer une rotation de vos éléments. La partie Angle, vous permet de saisir une valeur. Si vous effectuez la rotation manuellement celle-ci se fera autour du pivot (on voit cela dans deux secondes)

Scale : Vous permet de modifier les dimensions votre sélection afin de l'adapter à votre texture. Avec Factor vous indiquez des valeurs toujours selon X et Y ou bien sûr manuellement en interférant directement sur la vue.

Region : Va vous permettre de sélectionner une partie de la texture donc de votre arrière plan.

Pivot : C'est ce qui correspond à la petite croix jaune.Vous allez pouvoir la déplacer, elle influera sur la rotation manuelle. Ce pivot vous permet également de visualiser les vecteurs de déplacement.

B. Cadre bleu : la sélection de groupe

C'est un menu déroulant qui référence les différents groupes qui composent votre objet. Vous allez pouvoir intervenir sur chacun séparément.
Afin d'être précis et d'avoir le plus de marge de manœuvre possible je vous conseille de ne regrouper vos objets qu'après avoir modifié le mappage via TCE.

C. Cadre vert: Mapper son objet

Vous vous dites peut être si on peut mapper son objet depuis le TCE alors pourquoi utiliser UV Mapper. Tout simplement car le mappage est limité aux différentes vues disponibles dans Milkshappe 3D. UV Mapper vous permet de déplier vos formes en cela il est plus intéressant.

La vue par défaut est frondarkrede bouton remap va permettre d'appliquer le remappage soit selon une vue soit selon une région; on va voir ceci dans l'exemple.

D. Cadre violet : options de manipulation et visualisation

Clamp : Va vous contenir à l'espace de votre matériel, vous ne pouvez pas déplacer vos éléments en dehors du cadre.
Attention si vous essayez cela va ratatiner vos éléments comme s'ils avaient heurté un mur...

Redraw : En cochant cette case, vous pouvez visualiser en temps réel sur votre vue 3D les résultats de votre manipulation. Donc réduisez un peu la fenêtre de TCE pour la placer sur le côté par rapport à votre vue 3Det vous pouvez travailler en temps réel

Lock X : Quelles que soient vos actions (move, scale) elles n'ont aucun effet sur les déplacements horizontaux (X)

Lock Y :  Quelles que soit vos actions (move, scale) elles n'ont aucun effet sur les déplacements verticaux (Y)


E. Cadre jaune: options de visualisation

Scale : Le chiffre est la valeur de zoom (supérieur à 1) ou dézoom (inferieur à 1) que vous souhaitez appliquer à l'image, il vous suffit ensuite de cliquer sur scale

Fit selection : Ajuste automatiquement le zoom à votre séléction

Reset : Remet la vue à zéro

Pour manipuler la vue lorsque vous avez zoomé maintenez la touche CTRL enfoncée et déplacez vous avec votre souris.
N'hésitez pas à abuser du zoom pour être précis lorsque vous calez vos représentations de vos objets sur les textures !!!

3. Et en pratique comment faire :

A. Préparation du terrain :

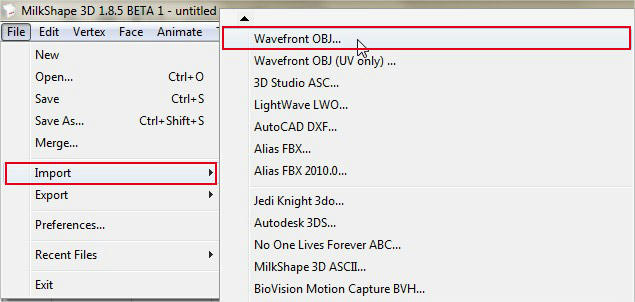

Première chose à faire importer le fichier au format objet que vous avez mappé dans UV Mapper.
C'est dans dans le menu File > Import > Wavefront OBJ...


On va maintenant aller dans notre logiciel de graphisme. Dans mon cas c'est photoshop !
J'ouvre donc mon fichier image qui est au format .bmp
Afin de pouvoir intervenir sur l'image, en l'occurrence y ajouter mon image de référence je dois d'abord modifier le format de ce fichier.

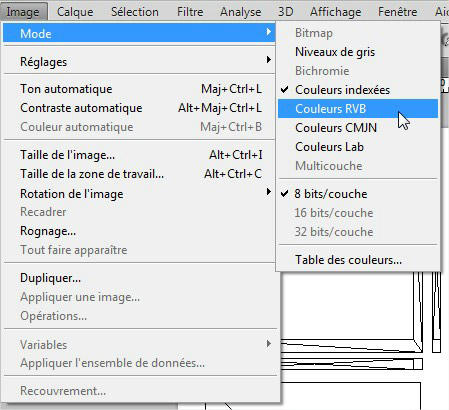

Je vais donc le mettre en mode RVB afin qu'il supporte toutes les couleurs de la palette RVB.
Pour ceux qui ont Photoshop suivez les indications de l'image. Si vous lisez et que vous avez connaissance de la manière de faire des autre logiciels manifestez vous je le rajouterai

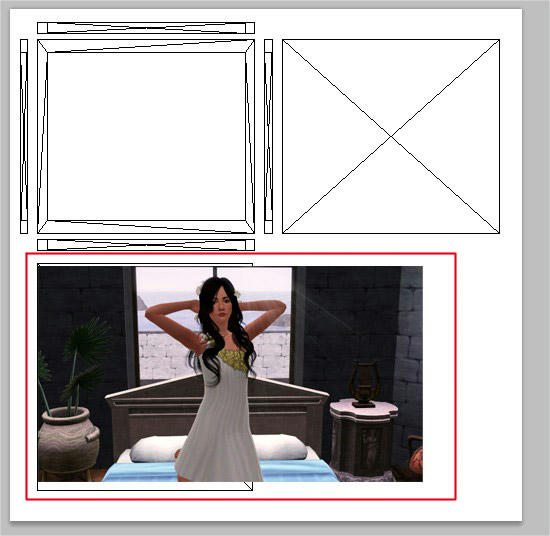

Bien à présent je colle mon image sans la déformer, par contre on peut la réduire en conservant les proportions. Je la positionne à l'endroit où se trouve la zone de mappage de l'image et je sauvegarde. format bmp ou jpg ou png, ce qui vous plait...


A présent nous allons associer dans milkshappe une texture à notre objet.

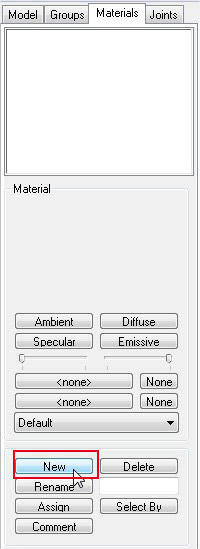

Dans le menu Materiel nous allons créer une nouveau materiel justement on clique sur New

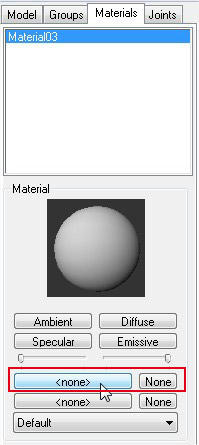

Pour l'instant le materiel est neutre (boule de couleur grise), on va l'associer à une image donc on clique sur None pour rechercher notre fichier image que l'on a modifié au préalable

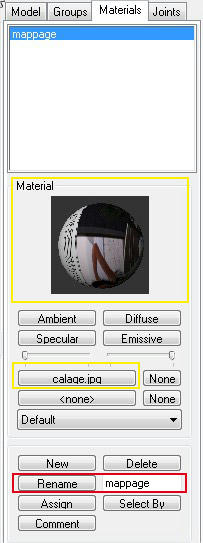

En jaune vous pouvez voir que notre image a été prise, on la voit d'ailleurs sur la boule qui représente la texture

On conserve les bonne habitudes et on renomme le matériel pour savoir rapidement ce qui est quoi !

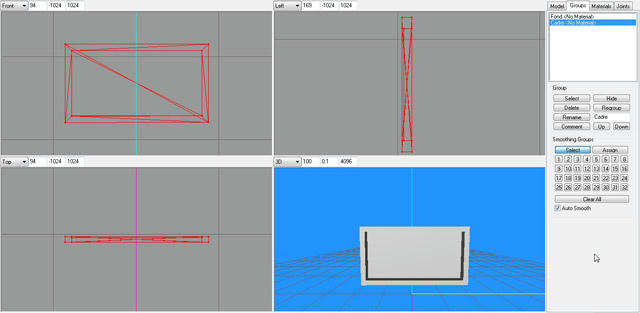

Pour associer une texture à un objet il faut sélectionner le ou les éléments. Comme vous pouvez le constater j'ai deux éléments, je ne les ai pas encore regroupés car cela va me rendre la tâche plus facile pour la suite.
Je vais donc sélectionner tous mes groupes car ma texture représente tous les éléments.
Donc avec select je sélectionne mon cadre et mon fond.

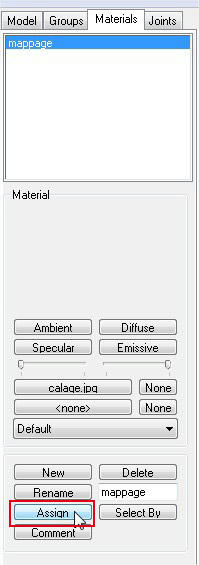

A présent je clique sur assign pour associer ma texture aux éléments sélectionnés.


Et tadam ma texture est assignée
Attention : Pour être capable de visualiser la texture dans votre vue 3D, l'option Textured doit être cochée et vous devez décocher d'éventuelles coloration de groupe

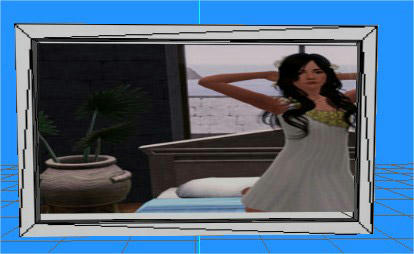

Mais mon image n'est pas bien calée !
Bein oui forcement on la caler au petit bonheur sur notre image, c'est à présent que l'on va modifier la correspondance de la texture

B. Manipulation dans TCE :

Bien on va maintenant appliquer ce que l'on a vu précédemment. Pour aller dans TCE, le raccourci est CTRL + T

Voici à quoi ressemble l'interface complète à gauche la visualisation et à droite le menu que l'on a vu en détail.
Ce qui m'intéresse est de modifier le fond, je l'ai donc sélectionné, on voit que les vertex apparaissent en rouge.

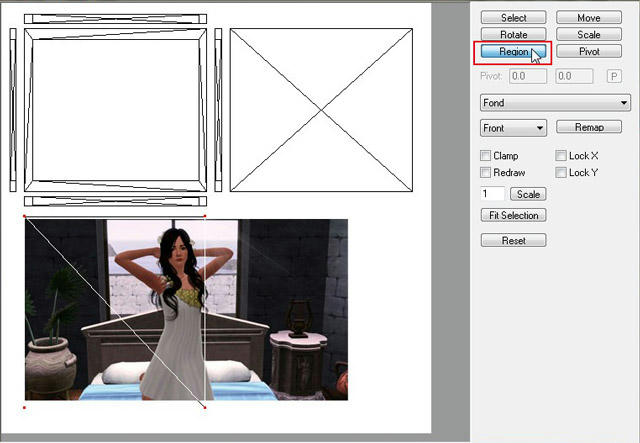

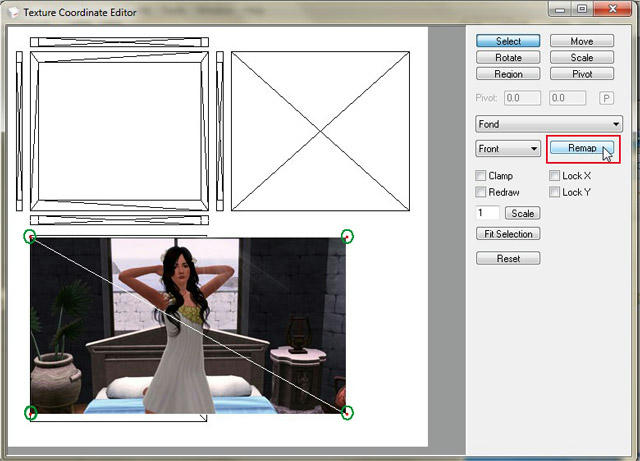

Ce que je veux faire est associer mon fond à mon image, donc que la structure qui représente le fond se place sur la région de mon image. Vous l'avez compris on va donc utiliser la fonction Region

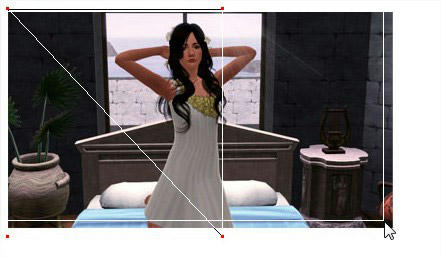

Je vais donc tracer au niveau de mon image un cadre, pour ce faire je maintiens la touche gauche de ma souris enfoncée pour tracer le cadre.


Il ne me reste plus qu'à cliquer sur Remap

Spoiler:

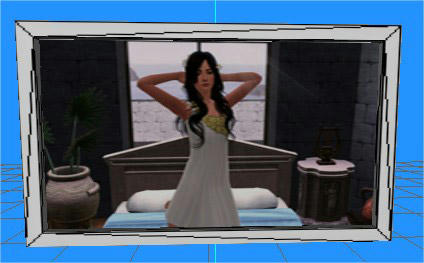

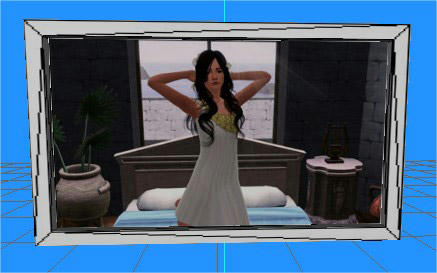

Comme vous pouvez le voir sur la vue 3D, à présent notre tableau est correctement mappé
Qui a dit encore...


C'est presque fini !
Il nous reste en effet à exporter notre création au format objet. Ceci afin que vous puissiez via UVMap réexporter un nouveau fichier .bmp qui vous servira à créer vos textures.

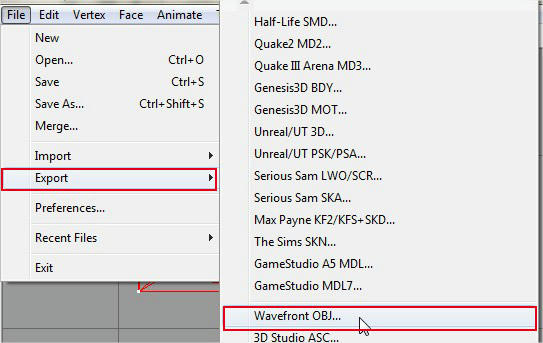

Donc cela se passe dans File > Export > Wavefront OBJ...




Nous en avons à présent fini avec ce tutoriel. j'espère qu'il vous sera utile et vous permettra d'être encore plus précis avec la création de vos objet pour en améliorer le rendu.

Je remercie maman gâteau qui m'a éclairé sur l'utilisation de la fonction region

Je laisse a présent la correction au gardienne, j'ai mis débutant je vous laisse juger.
